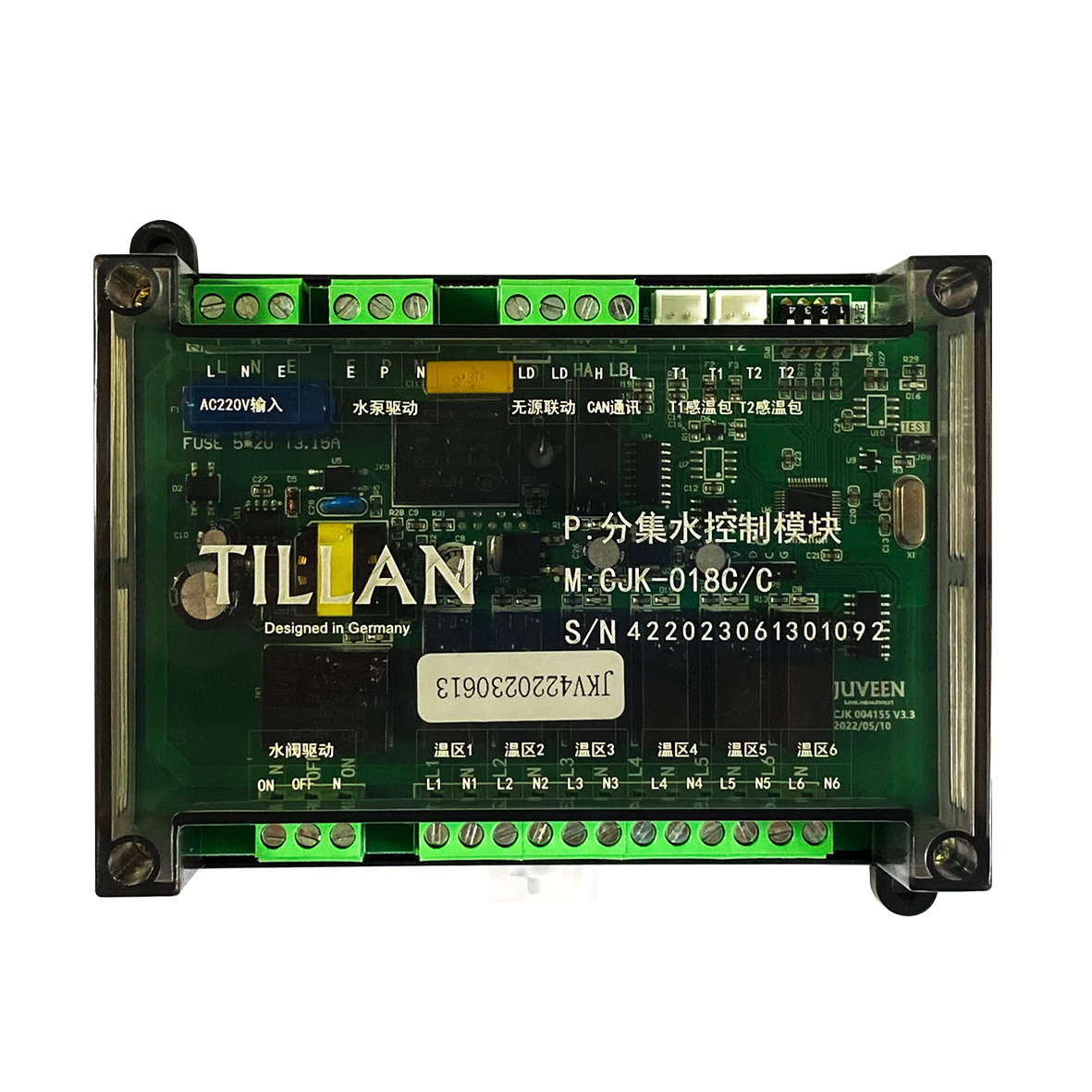

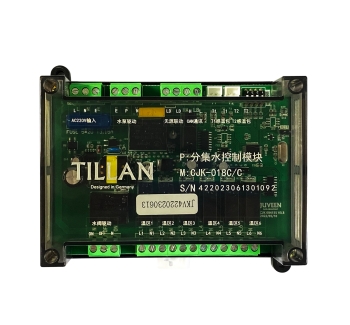

产品概述
通过RS485/CAN通讯总线联动等方式，控制集分水器阀门执行开关指令，简化现场布线，提升控制系统智能化水平。
用途：
①. R-CAN总线，驱动顶棚，地面集分水器水阀控制；

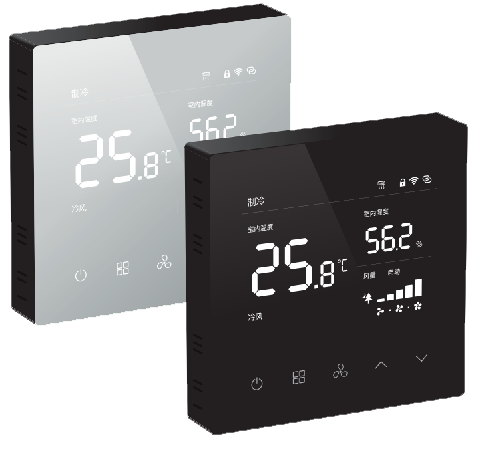

②. 配合TILLAN天朗房间控制面板，用于壁挂炉采暖集中控制， 无源联动壁挂炉启停；
③. 支持集分水器增压水泵，支持集分水器总阀控制
技术指标
电源电压
AC 85-250V，50/60Hz
自耗功率
＜2W
工作温度
-20-50℃
工作湿度
5%-95%RH不凝露
感温元件
感温包
测温精度
±1℃
接线端子
BVR/RVV≤2.5mm²
负载电流
＜5A（阻性负载），＜2A（感性负载）
外形尺寸
125x90x42mm（宽x高x厚）
安装孔距
35mm导轨式
防护等级
IP 10
外壳材质
PC+ABS阻燃

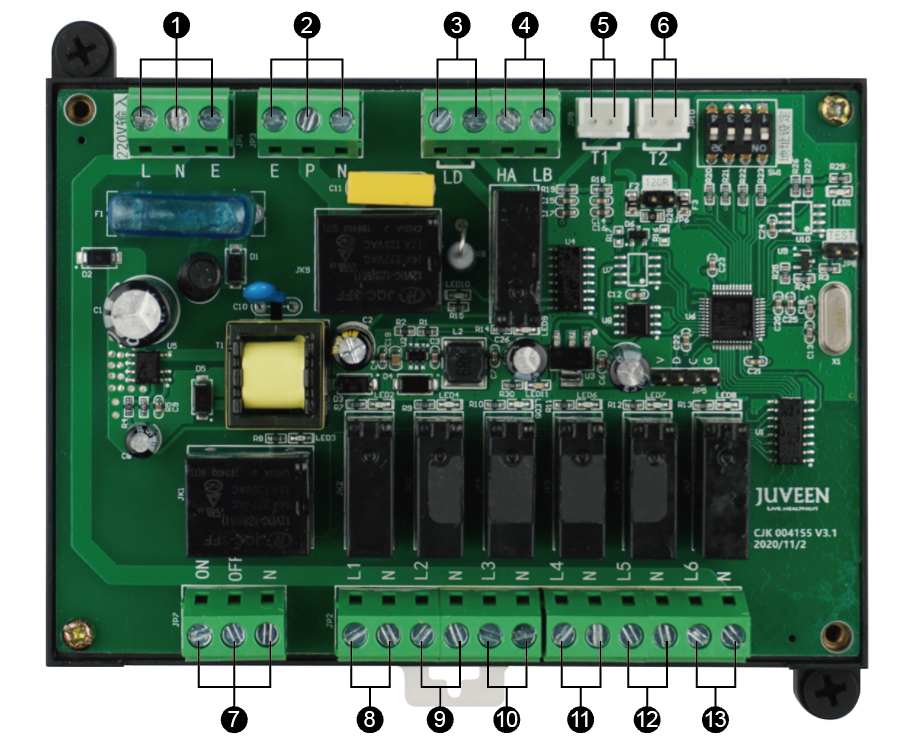

功能介绍
1.电源AC220V输入
2.水泵电源输出【Q≤550W/220V，大于此功率，需外接功率接触器】
3.无源联动输出
4.RS485或CAN通讯总线接口
5.T1供水感温包【R25=10K,B25/50=3950K】
6.T2回水感温包【R25=10K,B25/50=3950K】
7.水阀驱动输出【支持三线一控，三线2控，二线三种开关型水阀】
8.温区1输出【驱动＜2A感性负载，＜5A阻性负载】
9.温区2输出【驱动＜2A感性负载，＜5A阻性负载】
10.温区3输出【驱动＜2A感性负载，＜5A阻性负载】
11.温区4输出【驱动＜2A感性负载，＜5A阻性负载】
12.温区5输出【驱动＜2A感性负载，＜5A阻性负载】
13.温区6输出【驱动＜2A感性负载，＜5A阻性负载】
* 每个温区最多接3个230V/2W电热执行器
