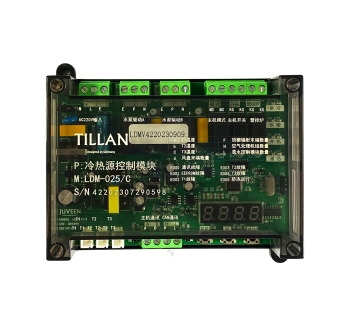

产品概述
①. 当网络中有开启主机需求时，主机控制模块打开主机，并调节主机设定温度(需对接通讯协议)和系统运行模式；
②. 读取热源主机运行参数和故障(需对接通讯协议)；
③. 根据集中供热的温度，手动或自动切换热源；
③. 控制2台水泵启停(现场自定义)
技术指标
电源规格
AC85~250V,50/60Hz
工作温度
-20~50℃
工作湿度
5%~95%RH(不凝露)
自身功耗
≤2W
通讯规格A
Modbus RTU
通讯规格B
R-CAN
负载电流
感性负载(水泵)＜220V/550W
外壳
阻燃ABS
防护等级
IP10
接线端子
≤2.5mm²

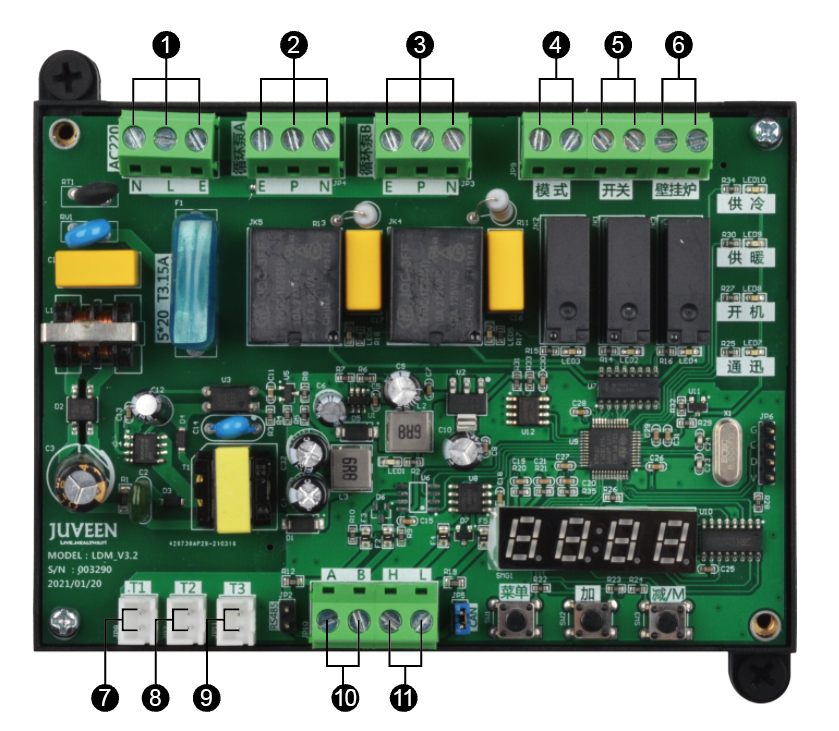

功能介绍
1.AC220V电源输入 N零线，L火线，E地线
2.水泵A驱动输出，E,地线，P火线，N零线【Q≤550W/220V，大于此功率，需外接功率接触器】
3.水泵B驱动输出，E,地线，P火线，N零线【Q≤550W/220V，大于此功率，需外接功率接触器】
4.主机模式，输出无源信号联动冷热源主机运行模式，【参数P002设定】
5.主机开关，输出无源信号联动冷热源主机启停；
6.壁挂炉，输出无源信号启停壁挂炉；
7.T1，室外环境温度感温包
8.T2，集中供热/冷温度感温包
9.T3，水箱/使用侧温度感温包
10.和冷热源主机RS485协议通讯接口
11.CAN通讯，和CAN总线通讯口
